钢板防护罩的计算方法介绍
- 2019-05-14-

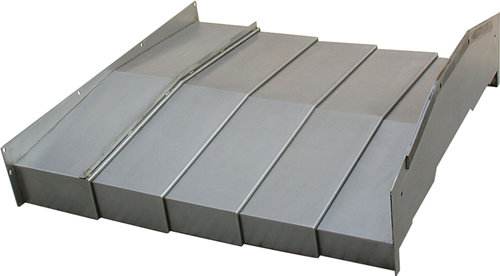

      钢板防护罩的主要作用是维护保养数控车床.它可以保护数控车床的表面不会受到外界的腐蚀和损害.它的种类主要有两种:风琴防护罩,钢板防护罩,这二种在目前滑轨上是很常见的.也有滚珠丝杆上常见的丝杠防护罩包括:环状,方形,不规则图形.这几种的做法各不相同。

      1. 钢板防护罩的分类和基本原理介绍

      依据安全防范要求的不同,保护罩分为水平保护罩和竖直保护罩。钢制导轨防护罩一般用1Cr13原材料制成能以防止锈蚀。

      保护罩有三节碳钢板重叠一起组成,每层上下均有一块儿立板,立板上镶有导轨滑块或滚轴,可在滑轨上拖拽,保护罩可随之长度或变小。

      2.保护罩方案设计中的计算方式

      1) 保护罩总宽计算方式

      H2>(5+d)n+16; Bc>2(3+d)n+Bg+30

      H2:保护罩上方总宽;n:估计长短;Bk:保护罩侧面总宽;Bk>(Bc-Bs)/2;

      Bc:安全防范总宽:d:主体原料厚薄;Bg:数控车床滑轨总宽。

      2) 保护罩长度计算方式

      Rob=(x-16)(n-1)+x+Lg; Lz=(n-1)16+x+Lr

      Rob:拉申量;Lz:至少变小量;Lg:辅助滑轨长度:x:各节保护罩长度。

      钢板防护罩相关内容如上所述,更多相关内容咨询,我们欢迎您的来电。
